Technische Illustrationen

Arbeitsprozesse illustrieren für gute Ergebnisse

Arbeitsprozesse illustrieren - Zusammenhänge klären, Fachwissen vermitteln und dabei Fehler vermeiden

Technik ist sooo trocken, das habe ich schon mehrfach gehört. Ist es aber nicht, das wissen alle, die in dieser Branche tätig sind. Überzeugen wir also die Zweifler, indem wir mit hervorragenden technischen Illustrationen erklären, zeigen und beschreiben.

„DIE“ technische Illustration gibt es dabei so nicht! Jede Anwendungl ist einzigartig und wird individuell visualisiert. Dabei kennen Sie Ihre Produkte am besten und Sie möchten mit den technischen Illustrationen Erfolg haben bei

Marketing
Schulung
Betriebsanleitung.

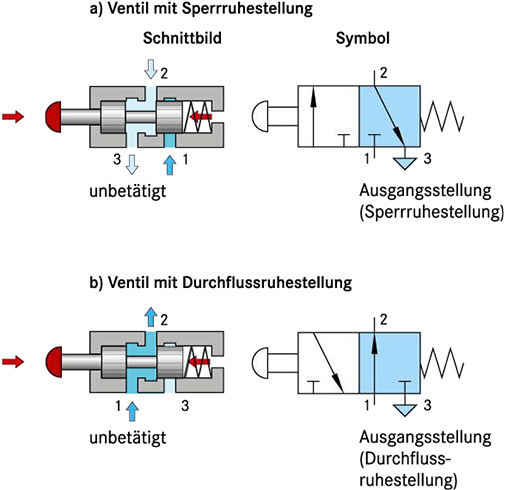

Pneumatikventile als Illustration mit Pneumatiksymbol und Animation zur Ansicht der Funktion in Bewegung

Hier geht es zur Animation: Klick!

Jetzt kommt Ihre nächste Frage:

Kann ein externer Illustrator / eine Illustratorin meine Vorgaben umsetzen?

Ja klar,

wenn es, wie bei Sperling Info Design, eine Maschinenbau-Technikerin ist
jahrelange Erfahrung mit technischen Illustrationen gesammelt wurden
Zeichnungen lesen kein Problem darstellt
die Zusammenarbeit mit Autoren, z.B. in großen Verlagen, funktioniert
die verschiedenen Formen technischer Illustrationen bekannt sind,

dann können technische Illustrationen natürlich extern erstellt werden.

Technische Illustration verstehen

Nicht abzeichnen, sondern erkennen und verstehen!

Mit einer technischen Illustration soll dem Nutzer Aufbau und Funktion deutlich vermittelt werden. Ein Fachbuch für die Berufsbildung erfordert dazu noch besonderes Einfühlungsvermögen für die Art der Darstellung. Als Maschinenbau-Technikerin kann ich technische Zeichnungen „lesen“ sowie Fotovorlagen oder Handskizzen für die technische Illustration verwenden. Für manche Fälle hat sich dabei zusätzlich die direkte Absprache mit den Autoren bewährt, die das Fachwissen und Diskussionen auf „Augenhöhe“ für ein optimales Ergebnis zu schätzen wissen.

Visualisierung eines Computer-Arbeitsplatzes mit Blender 3D

3D-Illustration zum Thema Computer-Arbeitsplatz für ein Fachbuch mit Darstellung der Elemente Rechner, Tastatur, Bildschirme und Grafiktablett

Technik ist vielfältig, auch ein Pneumatikplan oder ein elektrischer Schaltplan werden selbstverständlich von uns visualisiert.

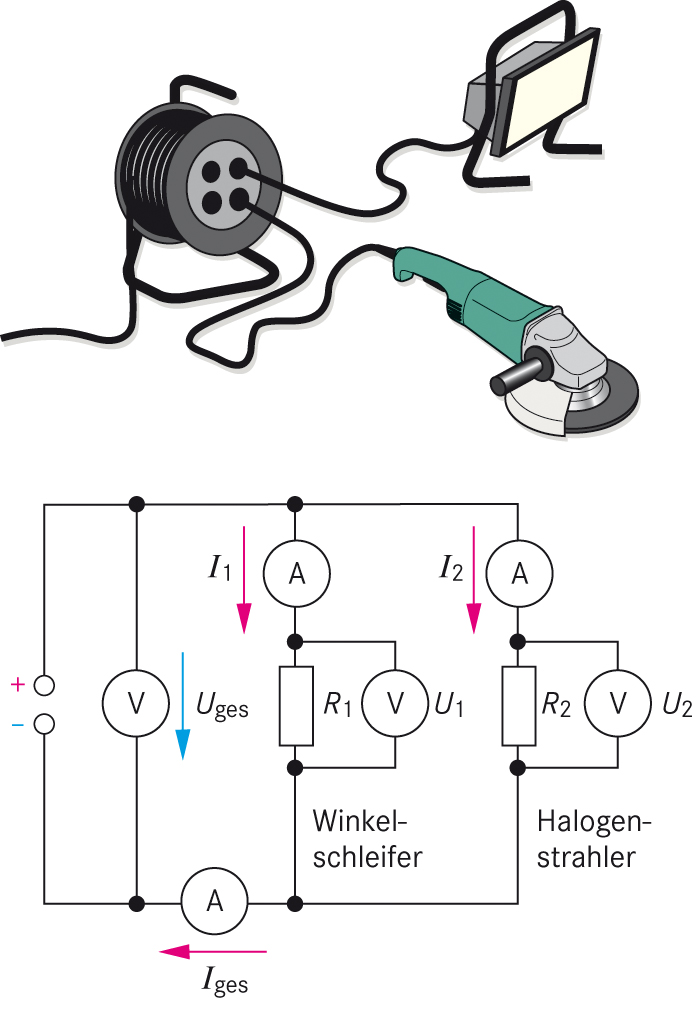

Winkelschleifer mit Kabeltrommel, Halogenleuchte und Schaltplan
für ein Fachbuch

Wie können Ihre technischen Illustrationen aussehen?

Wir entscheiden gemeinsam mit dem Kunden, welche Darstellung zum optimalen Ergebnis führt. Es kann eine

Strichzeichnung ähnlich der technischen Zeichnung sein

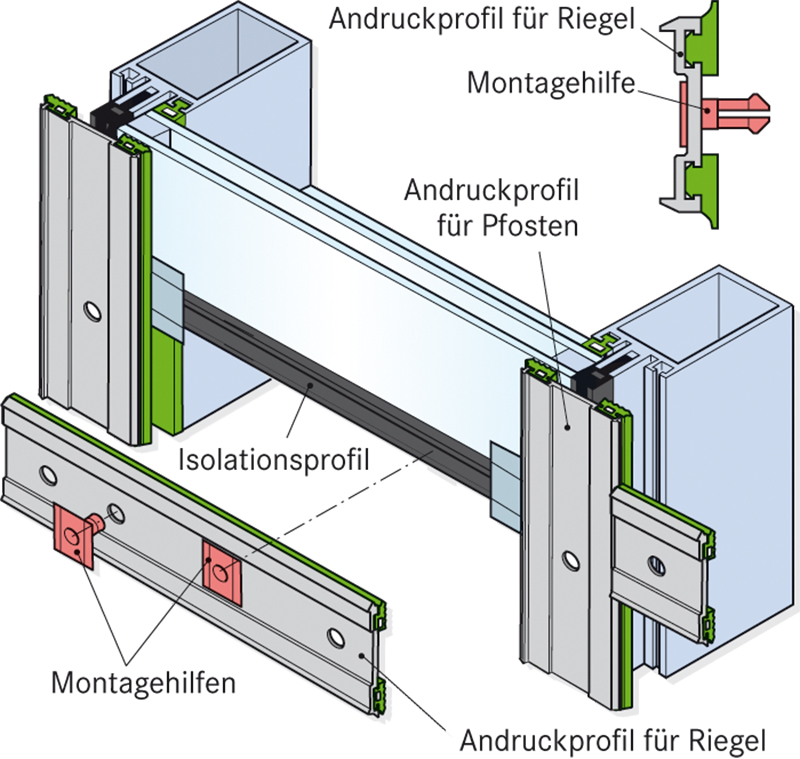

eine Explosionszeichnung zur Erklärung der Montage

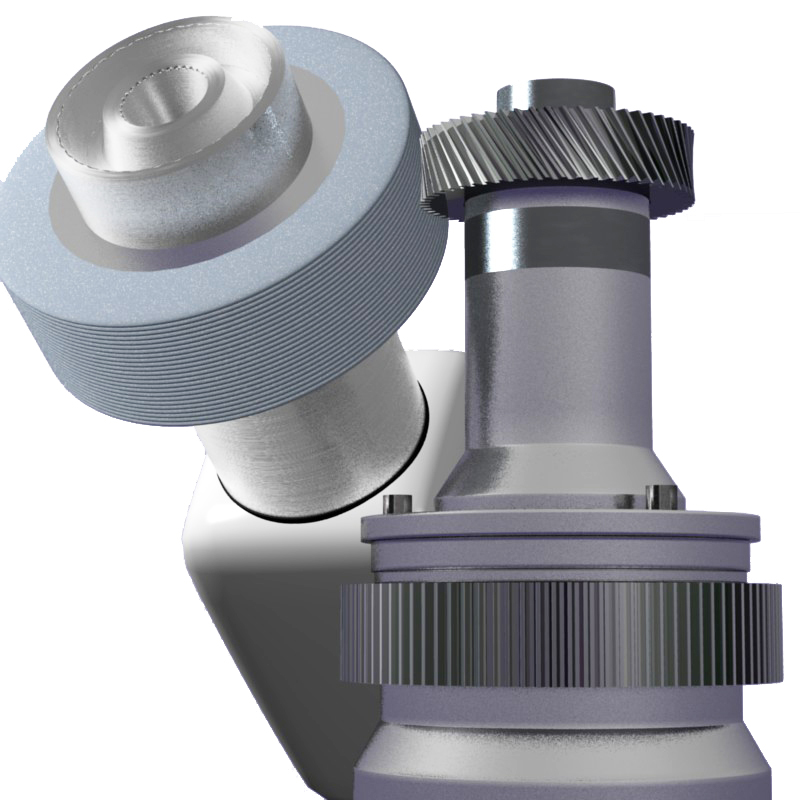

farbige 3D-Visualisierung für die räumliche Anmutung oder
3D-Illustration als 3D-Animation – das Highlight!
Zusammenbau und / oder Funktion als 3D-Animation für schnelles Verstehen und eine wirkungsvolle Kundenansprache.

Und noch etwas

In einer Zeit, in der relevanter Content auf der Website unverzichtbar wird und Illustrationen in verschiedenen Formen eine immer größere Aufmerksamkeit erzeugen, sind technische Illustrationen wichtige Elemente für Aufmerksamkeit und Kundenbindung auf Ihrer Website.
